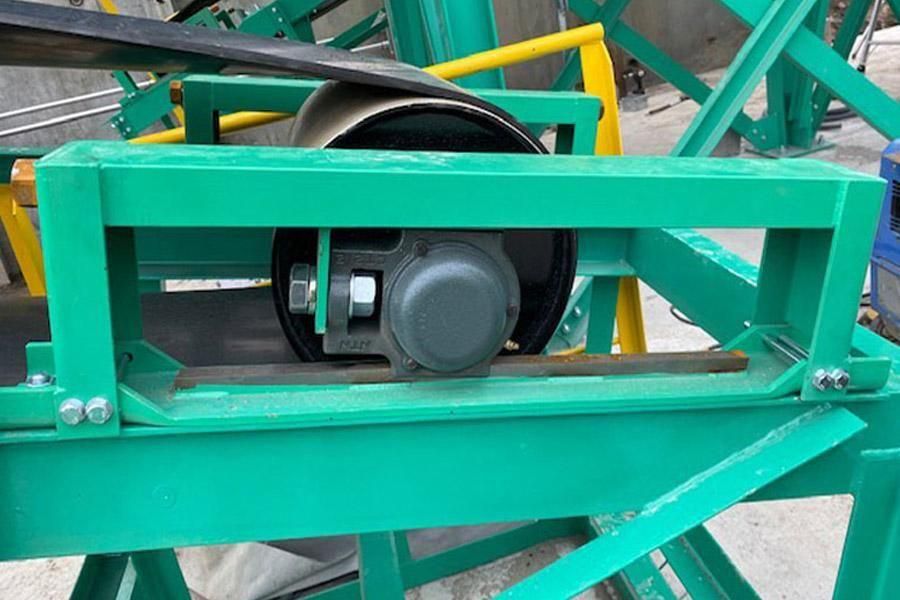

ベルトコンベヤの張り調整用に設計したアルファオリジナルのテークアップユニットです。
ベルトの伸びや温度変化によるたるみを吸収し、適正な張力を維持することで、
蛇行やスリップを抑えて安定した搬送を実現します。既設ラインへの後付けや更新にも対応可能です。
| メーカー |
アルファオリジナル（搬送設備アルファ株式会社） |
| 商品名 |
オリジナルテークアップユニット |
| 用途 |
ベルトコンベヤの張力調整・たるみ吸収・蛇行／スリップ防止 |
| 構成 |
テークアップフレーム、スライドガイド、調整ボルト部、軸受取付部 ほか |
| 対応コンベヤ |
各種ベルトコンベヤ（レギュラー・オールマイティ・ユーコンシリーズ など） |
| 対応軸受 |
UKT・UCT などのユニット軸受に対応（シャフト径・ピロー寸法に合わせて設計） |
| 主な特長 |
- ベルト伸びを吸収し、常に適正張力を維持
- スライド量を確保したフレーム設計で調整作業が容易
- 既設コンベヤへの後付け・更新にも対応可能
- 使用環境に合わせた防錆仕様・塗装色の選択が可能
|
| 材質 |
スチール製（溶融亜鉛メッキ／塗装仕様などご指定に対応） |
| サイズ表 |
各型式の寸法は、下記をご参照ください。 |
| 備考 |
ご使用中のコンベヤ仕様をお知らせいただければ、
最適な形式をご提案いたします。 |
|
軸
(ｼｬﾌﾄ) |
A |
B |
C |
D |
E |
F |
G |
H |
H1 |
I |
J |
K |
L |
CADﾃﾞｰﾀ
download |
| UCT-208-50 |
40 |
770 |
75 |
37.5 |
50 |
9 |
25 |
角鋼14 |
74 |
177 |
145 |
175 |
820 |
870 |
dxf
PDF
|
| UCT-209-50 |
45 |
770 |
75 |
37.5 |
50 |
9 |
25 |
角鋼14 |
74 |
177 |
145 |
175 |
820 |
870 |
dxf
PDF
|
| UCT-210-50 |
50 |
770 |
75 |
37.5 |
50 |
9 |
25 |
角鋼14 |
74 |
177 |
145 |
175 |
820 |
870 |
dxf
PDF
|
| UCT-211-50 |
55 |
810 |
100 |
50 |
50 |
9 |
25 |
角鋼19 |
98 |
225 |
155 |
205 |
860 |
910 |
dxf
PDF
|
| UCT-212-50 |
60 |
810 |
100 |
50 |
50 |
9 |
25 |
角鋼19 |
98 |
225 |
155 |
205 |
860 |
910 |
dxf
PDF
|
| UCT-213-50 |
65 |
870 |
100 |
50 |
55 |
9 |
30 |
角鋼22 |
107 |
252 |
190 |
230 |
920 |
980 |
dxf
PDF
|
| UCT-214-50 |
70 |
870 |
100 |
50 |
55 |
9 |
30 |
角鋼22 |
107 |
252 |
190 |
230 |
920 |
980 |
dxf
PDF
|
| UCT-215-50 |
75 |
870 |
100 |
50 |
55 |
9 |
30 |
角鋼22 |
107 |
252 |
190 |
230 |
920 |
980 |
dxf
PDF
|
「dxf」ボタンをクリックするとCADデータダウンロードができます。
| 型式 |
軸
(シャフト) |
A |
B |
C |
D |
E |
F |
G |
H |
H1 |
I |
J |
K |
L |
CAD
download |
| UKT-208-50 |
35 | 770 | 75 | 37.5 | 50 | 9 | 25 |
角鋼14 | 74 | 177 | 145 | 175 | 820 | 870 |
dxf
PDF
|
| UKT-209-50 |
40 | 770 | 75 | 37.5 | 50 | 9 | 25 |
角鋼14 | 74 | 177 | 145 | 175 | 820 | 870 |
dxf
PDF
|
| UKT-210-50 |
45 | 810 | 100 | 50 | 50 | 9 | 25 |
角鋼19 | 98 | 225 | 155 | 205 | 860 | 910 |
dxf
PDF
|
| UKT-211-50 |
50 | 810 | 100 | 50 | 50 | 9 | 25 |
角鋼19 | 98 | 225 | 155 | 205 | 860 | 910 |
dxf
PDF
|
| UKT-212-50 |
55 | 870 | 100 | 50 | 55 | 9 | 30 |
角鋼22 | 107 | 252 | 190 | 230 | 920 | 980 |
dxf
PDF
|
| UKT-213-50 |
60 | 870 | 100 | 50 | 55 | 9 | 30 |
角鋼22 | 107 | 252 | 190 | 230 | 920 | 980 |
dxf
PDF
|
| UKT-215-50 |
65 | 870 | 100 | 50 | 55 | 9 | 30 |
角鋼22 | 107 | 252 | 190 | 230 | 920 | 980 |
dxf
PDF
|
「dxf」ボタンをクリックするとCADデータダウンロードができます。
